接口要求

模组与用户设备通讯采用UART接口，波特率115200,8N1（数据位:8、无校验、1停止位，请勿选择RTS/CTS）。

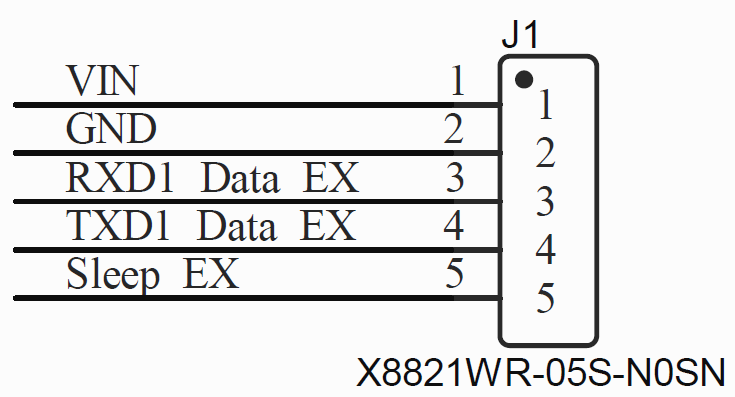

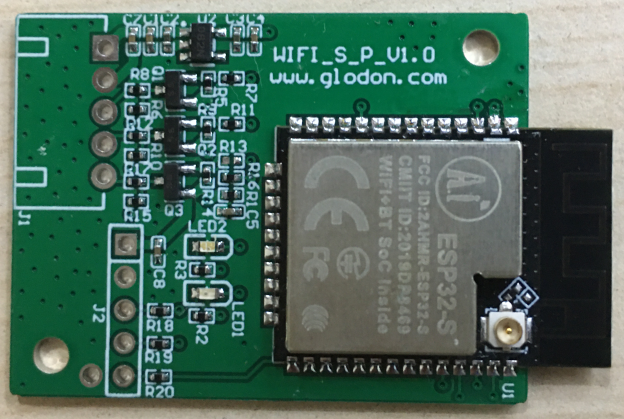

Pin脚定义如下图所示：

Pin脚定义说明如下表所示：

引脚序号	引脚定义	引脚说明
1	VIN	供电引脚正极
2	GND	供电引脚负极
3	RXD1_Data_EX	串口数据接收
4	TXD1_Data_EX	串口数据发送
5	Sleep_EX	休眠唤醒/NC

电源要求：DC 3.3V-5V，500mA（MAX），纹波控制在30mV以内；

串口要求：串口RXD1_Data_EX和TXD1_Data_EX必须根据自身的电平需求各接一个上拉10K的上拉电阻；

模组需要接外置天线，外置天线安装方式根据具体产品类型来确定；

注意事项

l 请勿向模组电源输出接口输入大功率电流；

l 不推荐开发者使用PL2303 串口转USB工具，建议开发者使用CP2102；

l 硬件接口请仔细阅读模组规格书；

硬件连接

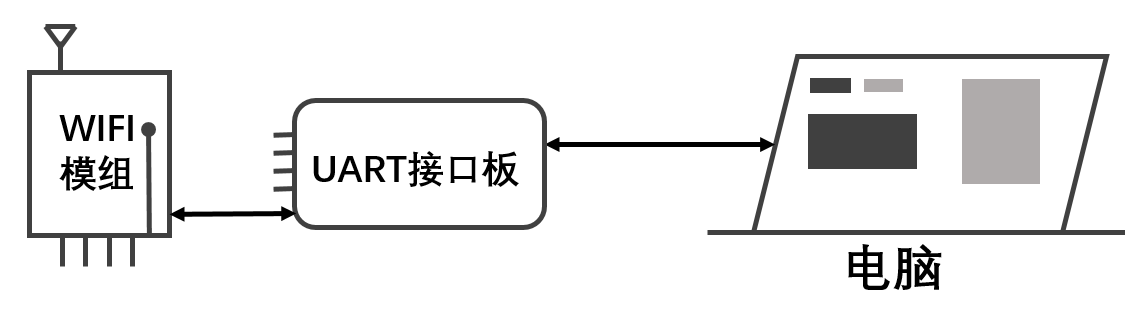

使用广联达IoT 模组开发硬件产品的固件时，请开发者使用串口线和串口转USB板（如CP1202）验证WIFI模组的串口命令，如下图串口连接调试所示。

验证与串口板的通讯后，然后按如下引导连接广联达WIFI模组、硬件产品MCU板，接入筑联平台联调。
